测量介质：电导率≥5μs/cm液体
流速范围：0.1—15米/秒
测量精度：0.5%、1.5%
公称通径：DN10 ～DN3200
输出信号：标配 4 ～ 20mA 、频率、脉冲、Modbus通讯；选配 HART协议
电极：316L不锈钢、哈氏合金B、哈氏合金C、钽、钛、铂金、碳化钨、刮刀电极等

产品特点：
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关；
在现场可根据用户实际需要在线修改量程；
采用SMD器件和表面贴装（SMT 电路可靠性高)；

在线咨询

技术参数产品选型产品特点技术指标

技术参数

显示：多达8 位元液晶显示，实时时钟显示各种流量资料，可选m3 或L 显示单位

结构：嵌入式类型设计，一体、分体式、插入式、卫生型、高压型、出口型

测量介质：电导率≥5μs/cm液体

流速范围：0.1—15米/秒

测量精度：0.5%、1.5%

公称通径：DN10 ～DN3200

公称压力：PN6， PN10，PN16，PN25,PN40，PN63，PN100，PN160，PN250,PN420 等可选

输出信号：4 ～ 20mA 或频率

通信：RS485，支持MODBUS 通信协议(非标配)、支持HART 通信协议(可选)

连接标准：适用于各种管道法兰标准(例如：BS EN1092-1)

产品标准：精度要求符合EN1434-1：2003 标准

CE 认证：根据 LVD 2006/95/EC，及 EMC 2004/108/EC

EN 61326-1：2006 辐射标准 ( 申明符合 BS EN50081-1)

EN 61326-1：2006 抗干扰性标准 ( 申明符合 BS EN50082-1)

EN 61010-1：2001，：一般要求

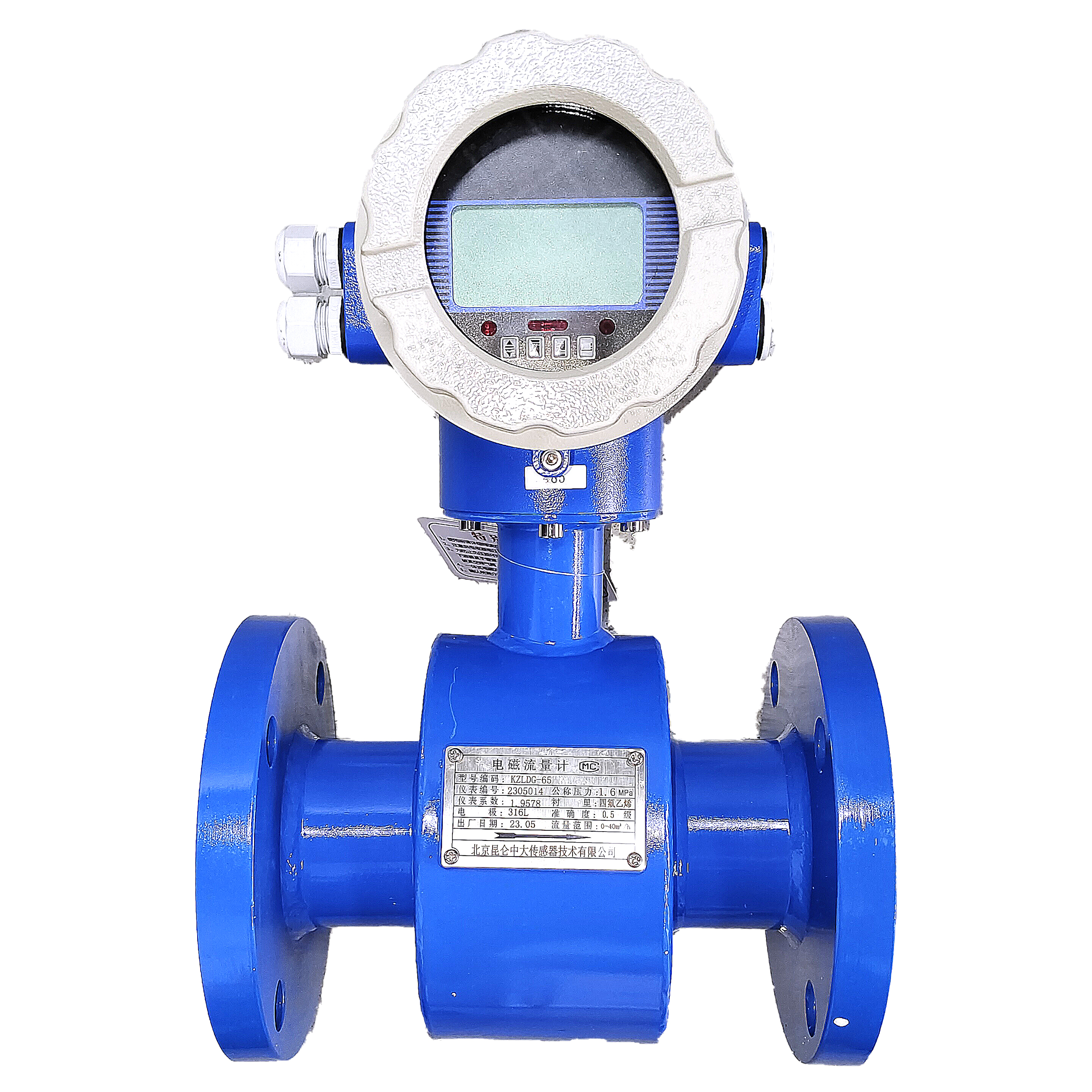

一体式电磁流量计 (适合观看记录数据方便的场合或远传数据到工控机不需要频繁现场观看的场合)

分体式电磁流量计 (适合观看记录数据不方便的场合、环境对转换器影响较大的场合)

卫生型电磁流量计 (主要用于食品、医药行业。可由以上两种转换产品材质形成)

插入式电磁流量计 (主要适合大管径管道，可以方便运输、节约采购成本)

电池供电电磁流量计(主要适合接电不方便或不需要远传信号的场合，电池可以连续使用3 年以上)

产品选型

材料	代号	耐腐蚀性能
不锈钢316L	V	用于工业用水、生活用水、污水等弱腐蚀性的介质及中性溶液和碳酸、醋酸等弱酸。
钛	Ti	耐海水、各种氯化物和次氯酸盐及多各氢氧化物的腐蚀。
哈氏合金C	Hc	耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物。也耐氧化性的盐类或其他氧化剂的环境的腐蚀。对海水、碱溶液、氧化物溶液有良好的耐腐蚀性。
哈氏合金B	Hb	对硫酸、磷酸、氢氟酸等非氧化性酸、碱盐有良好的抗腐蚀性。
钽	Ta	除了氢氟酸之外，几乎能耐一切化学介质的腐蚀。因其价格昂贵，仅用于盐酸及浓硫酸。
碳化钨	W	具有优异的耐磨性能，专用于泥浆、纸浆等磨损型介质。

衬里材料	耐腐蚀性能	工作温度	适用范围
氯丁橡胶（Ne）	耐一般低浓度酸碱盐的腐蚀	0-70 ℃	用于工业用水、污水、低浓度酸碱盐浓液。按要求可达95℃。 DN50-DN2000可选Ne衬里材料。
聚全氟乙丙烯（FEP）	耐热、耐腐蚀性好，机械强度高。抗磨损性能好，清理表面时不容易损坏内衬。	-20-180℃	除砂浆等强磨损性介质外的所有流体。可以被用于像饮用水场的卫生要求。按要求可达180℃。 DN6-DN400可选FEP衬里材料。
聚四氟乙烯（PTFE）	几乎可以抵抗所有化学介质的腐蚀。耐磨损性较差。	-40-180℃	不能用于负压管道及磨损性较强的液体。 DN25-DN1000℃可选PTFE衬里材料。

产品特点

1、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

2、量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

3、现场可根据用户实际需要在线修改量程。

4、清晰度背光LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。

5、用SMD 器件和表面贴装(SMT 电路可靠性高)。

6、用16 位嵌入式微处理器，运算速度快，精度高。

7、编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。

8、数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1。

9、低EMI 开关电源，使用电源电压变化范围大，抗EMC 好。

10、具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16 次掉电时间。

11、具有RS485、RS232、Hart 和Modbus 等数字通讯信号输出。

12、具有自检与自论功能。

13、可测量低流速、腐蚀性、高粘度的介质。
